XY购入蓝牙模块，SL410K加装蓝牙模块教程

huangwhuang

前段时间买了个SL410K，没有蓝牙很郁闷。

前几天哥们去xy买机器（推荐了第5台啦~），帮着稍了个蓝牙模块，呵呵，xy给了个很实惠的价格。在此感谢丫头~~

好久，好久，好久……好久没有看到技术贴了，发个教程吧……自己加装蓝牙模块。

==========================朴实的分割线==========================

首先，SL410k的蓝牙模块位置在掌托左下方，安装需要打开掌托，经过咨询联想think工程师，自行拆开掌托是不影响保修的，这个放心了。

先来两张蓝牙模块的正面清晰无码照：

本来想买60Y3199的，那个是蓝牙2.1标准的，也是think工程师给推荐的，但是淘宝价都在150左右，太贵了。
比较普遍的就是我买的这个39T0497，这个是蓝牙2.0标准的，性价比较高，够用就行了~

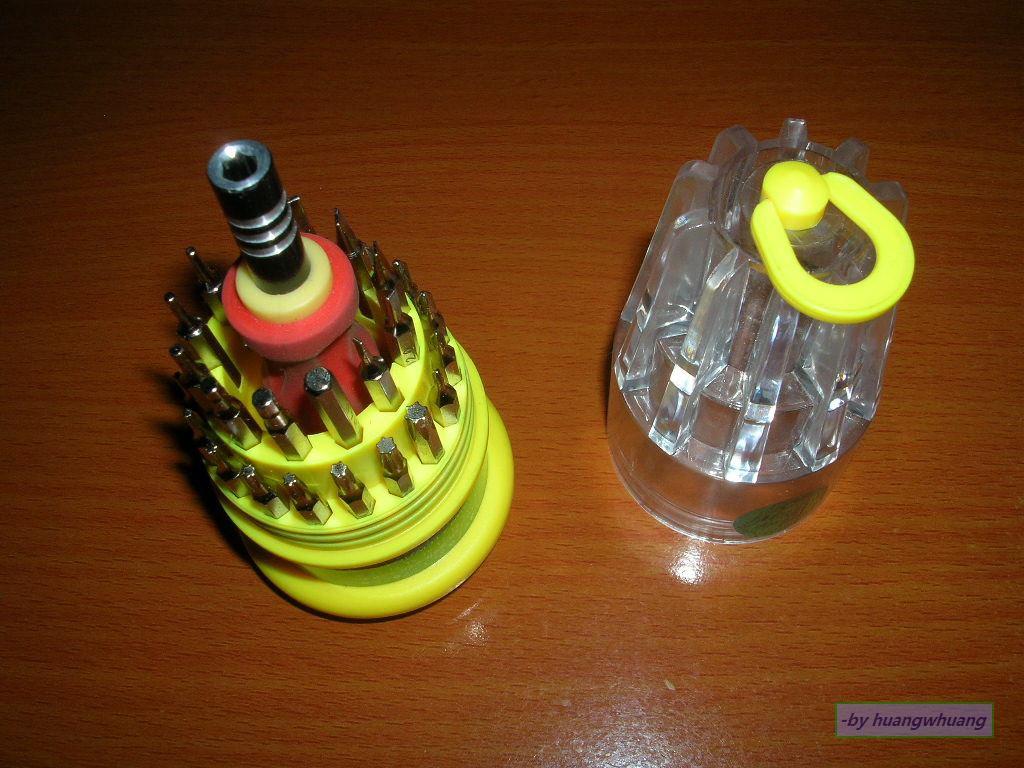

来晒一晒拆机工具，31合1的一个小组合工具，14块钱买的~

开始拆机，首先应洗手，消除静电。务必断开电源，拔下电池。
一共要柠下7个螺丝，如图：

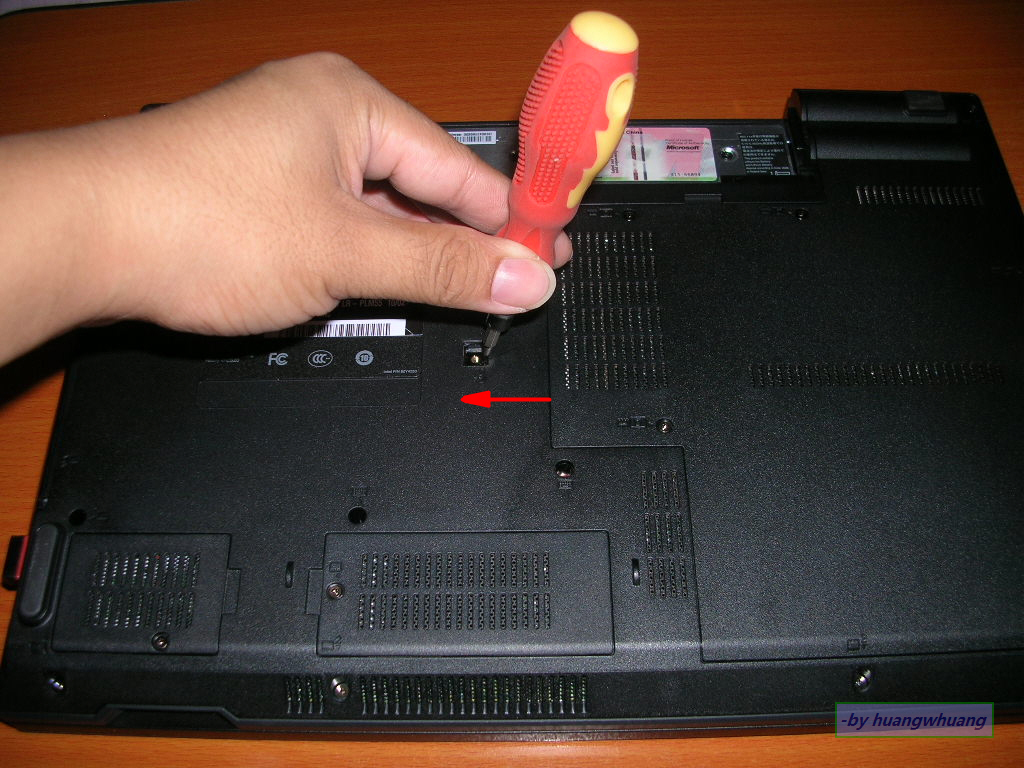

螺丝2是在光驱下面的，所以先要拆下光驱，方法是先拧开螺丝1，用螺丝刀沿箭头方向推出光驱：

拔下光驱：

这样螺丝2就露出来了：

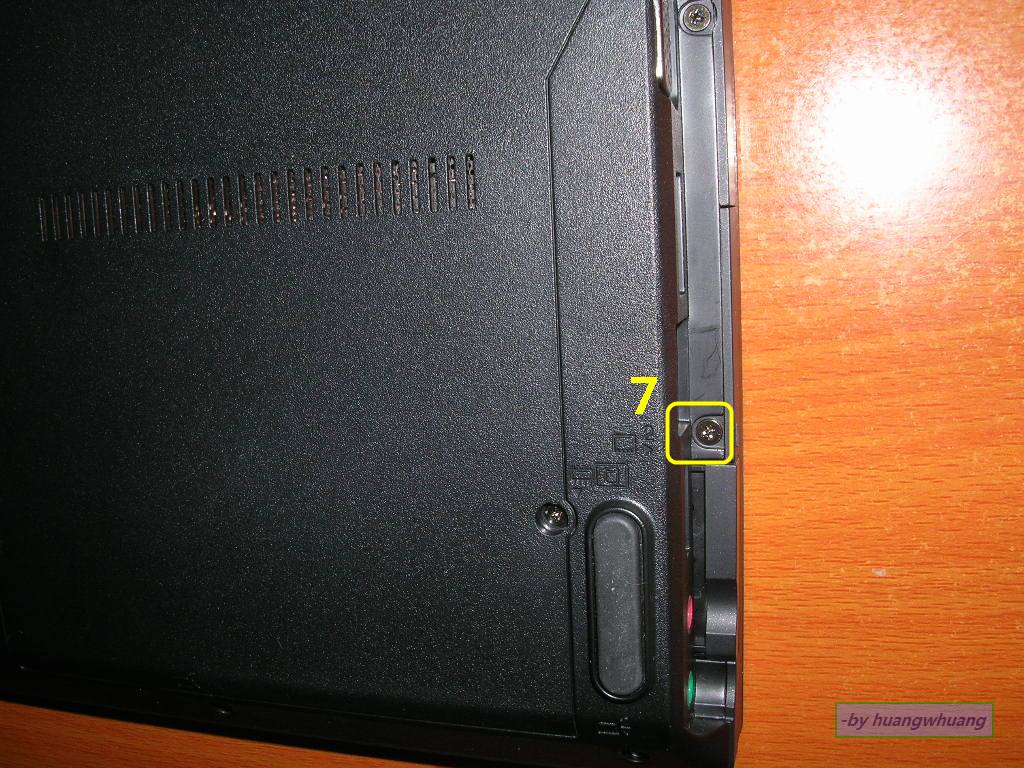

然后依次拧下各个螺丝，螺丝7是在耳机接口旁边，如图：

将机器翻过来，拆下读卡器和PCI-E插槽中的塑料片。

将掌托从左至右从下方依次撬开，都是卡住的，放心大胆一点，很简单。不需全部拆开，即可露出蓝牙安装的位置：

中间方的是数据接口，右边圆的是固定螺丝口。因为我并没有拆下整个掌托，最右边死活掰不开，所以也没有办法拧螺丝，不过那个插槽已经挺紧的了，应该不会掉的。

官方给出的拆掌托的方法，看不太懂，也没成功，仅供参考：

装完蓝牙后的样子：

扣上掌托，拧上螺丝，开机……………………

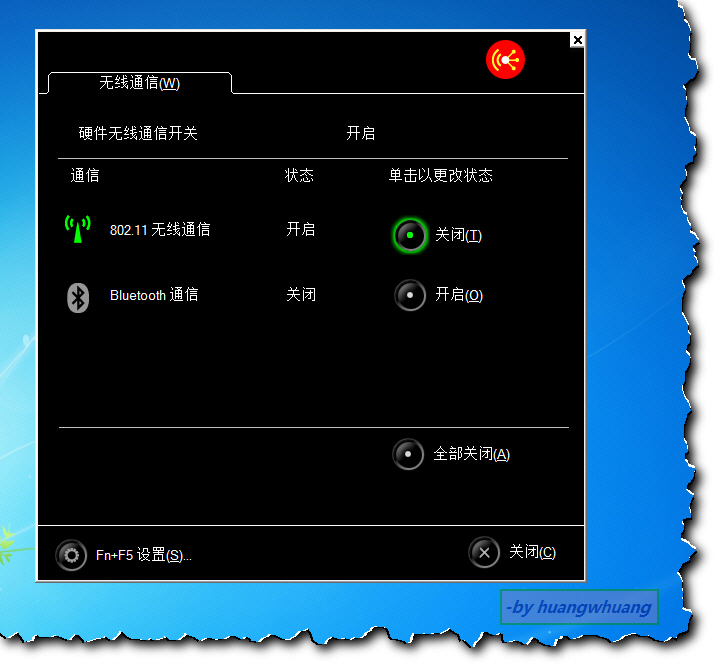

开机后默认是不发现蓝牙硬件的，装驱动也没用。正确方法是先用Fn+F5组合键打开蓝牙开关，然后安装驱动：

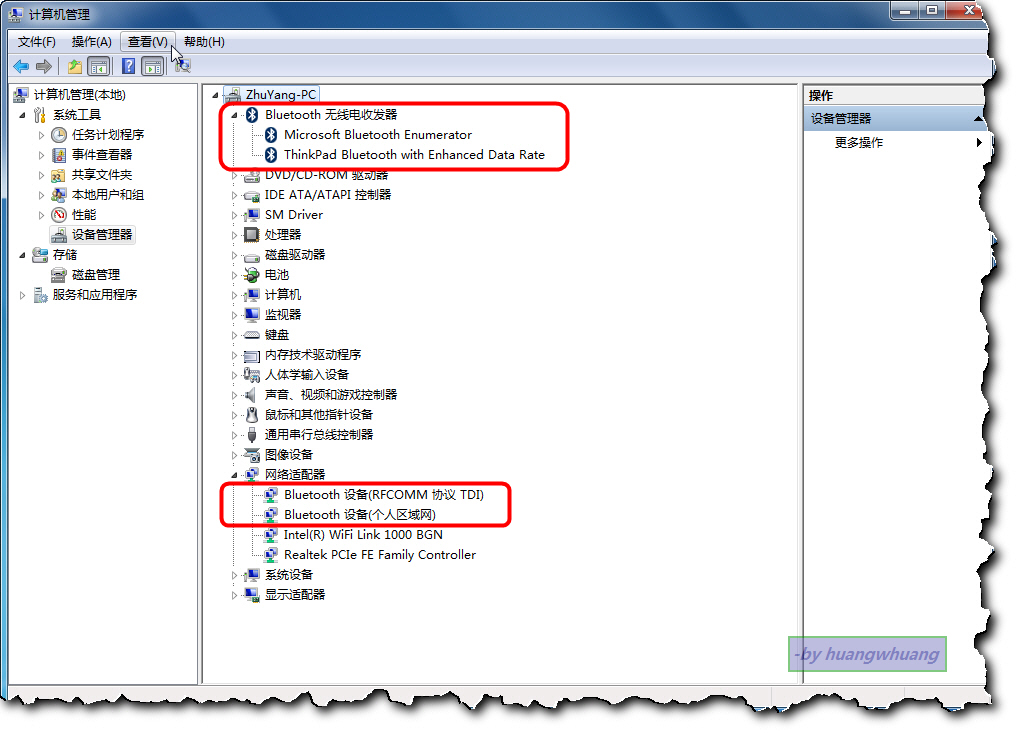

Win7默认能驱动蓝牙模块，如图：

但是感觉还是think的蓝牙软件做的好，还是自己装了驱动。

安装完驱动后，第二个指示灯也亮起来了。完毕！！

huangwhuang

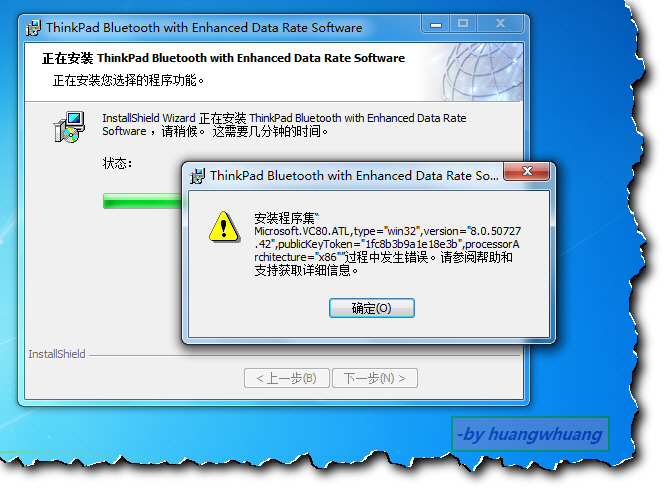

我在安装驱动的时候，弹出如下对话框导致无法继续安装

后来发现可能是新版（6.2.1.1401）驱动的bug，装6.2.0.9600版就没问题了。

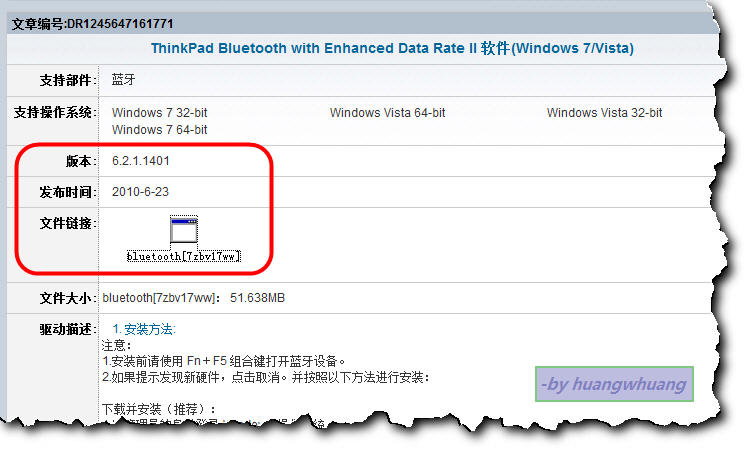

不要安装这个哦~

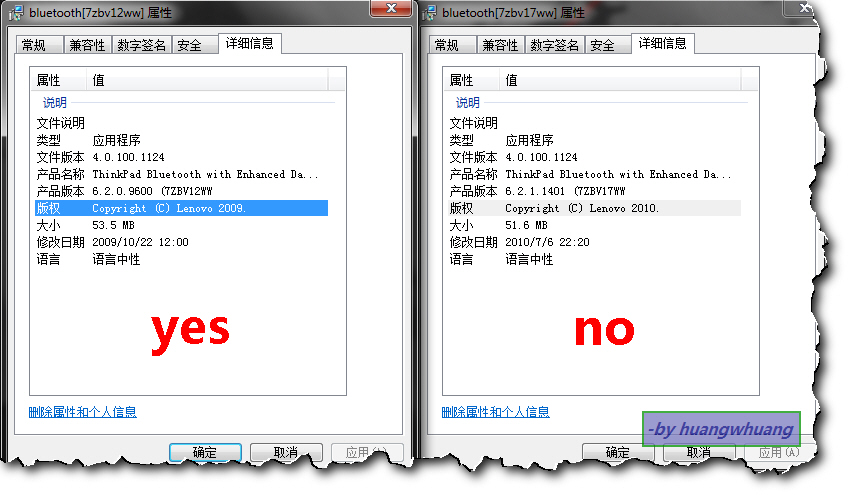

对比：

xbtiger

这只手好……

admini

好长的指甲呀

py25272931

加分鼓励
。。。。。。。。。。。。。

huangwhuang

好长的指甲呀
admini 发表于 2010-7-8 22:20

你现在是哪个版的版主？本来想找你的版块，但是没找到。

admini

我和你一起的。。。

huangwhuang

唉……发个技术贴没人看啊……以后不发了。

huangwhuang

唉……楼上两个广告ID

shmilyto1987

LZ。拆开托盘，还需要拧多一颗螺丝。。就是4号螺丝往上，深口的那里。拆掉就能拿开托盘了。

huangwhuang

LZ。拆开托盘，还需要拧多一颗螺丝。。就是4号螺丝往上，深口的那里。拆掉就能拿开托盘了。 ...
shmilyto1987 发表于 2010-7-12 14:39

原来是这样！！！多谢指导！！

猪啃菠萝

太强悍了图片非常之清晰

huangwhuang

无意中翻到自己这个帖子了……回顾一下啊

admini

回顾个p

huangwhuang

admini 发表于 2010-12-7 16:18
回顾个p

我扣你分你信不信？

dsl114

11F专业，掌托没后面那4号上面是一个键盘的螺丝的，不拿掉掌托是拿不下来的，同样专业，呵呵呵 第一次发帖
