亲手DIY IBM THINKPAD T43P QXGA的全程实践报告。（附详图和讲解）[转]

httpwzh · 发表于 2007-4-4 17:01

BMDC300，从T43系列开始的标配。

[ 本帖最后由 sunday 于 2006-4-26 00:31 编辑 ]

图片附件: BMDC300.jpg (2006-4-26 00:31, 61.64 K)

httpwzh · 发表于 2007-4-4 17:02

走线架。

BMDC300和线缆已经布好。

[ 本帖最后由 sunday 于 2006-4-26 00:41 编辑 ]

图片附件: 走线架.jpg (2006-4-26 00:35, 74.9 K)

httpwzh · 发表于 2007-4-4 17:02

T43 PC卡插槽。

[ 本帖最后由 sunday 于 2006-4-26 00:42 编辑 ]

图片附件: T43 PC卡插槽.jpg (2006-4-26 00:42, 83.55 K)

httpwzh · 发表于 2007-4-4 17:02

Atheros 5213A 无线网卡。

[ 本帖最后由 sunday 于 2006-4-26 00:43 编辑 ]

图片附件: Atheros5213A无线网卡正面.jpg (2006-4-26 00:43, 114.68 K)

httpwzh · 发表于 2007-4-4 17:03

图片附件: Atheros5213A无线网卡背面.jpg (2006-4-26 00:43, 104.01 K)

httpwzh · 发表于 2007-4-4 17:06

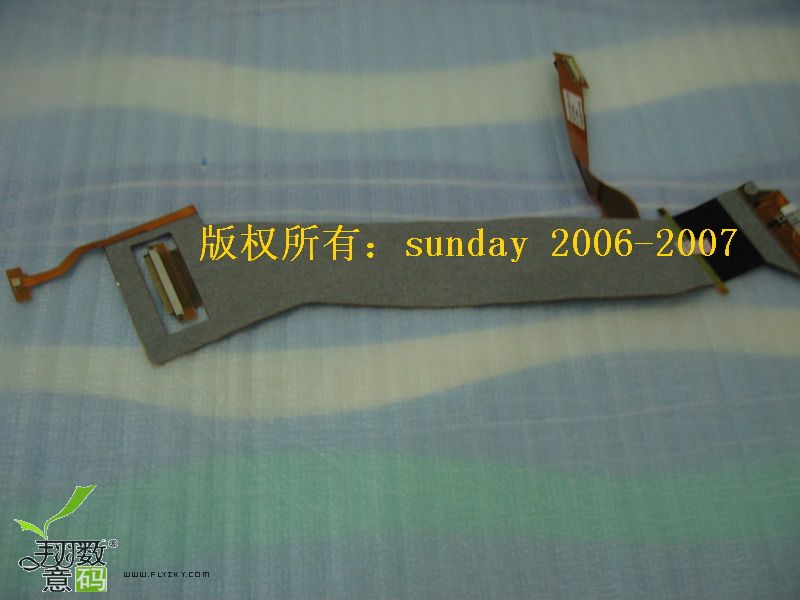

用UXGA屏线改装而成的QXGA屏线。

httpwzh · 发表于 2007-4-4 17:06

15寸T/R系列机器特有的光驱转接卡。

[ 本帖最后由 sunday 于 2006-4-26 00:47 编辑 ]

图片附件: 光驱转接卡.jpg (2006-4-26 00:47, 91.62 K)

httpwzh · 发表于 2007-4-4 17:07

几个小配件：BIOS电池，电源接头，全套螺钉。

[ 本帖最后由 sunday 于 2006-4-26 00:48 编辑 ]

图片附件: 小配件.jpg (2006-4-26 00:48, 94.15 K)

httpwzh · 发表于 2007-4-4 17:07

15寸的硬盘盖。（此图忘了拍了，后补）

httpwzh · 发表于 2007-4-4 17:07

原装15寸T系列用的蓝牙天线。

[ 本帖最后由 sunday 于 2006-4-26 00:52 编辑 ]

图片附件: IMG_0330.jpg (2006-4-26 00:52, 110.48 K)

httpwzh · 发表于 2007-4-4 17:08

httpwzh · 发表于 2007-4-4 17:09

光驱槽和硬盘槽。

[ 本帖最后由 sunday 于 2006-4-26 00:54 编辑 ]

图片附件: 光驱槽和硬盘槽.jpg (2006-4-26 00:54, 86.98 K)

fadetianyu · 发表于 2007-4-4 17:16

这些东西还真不好淘到~~

httpwzh · 发表于 2007-4-4 17:20

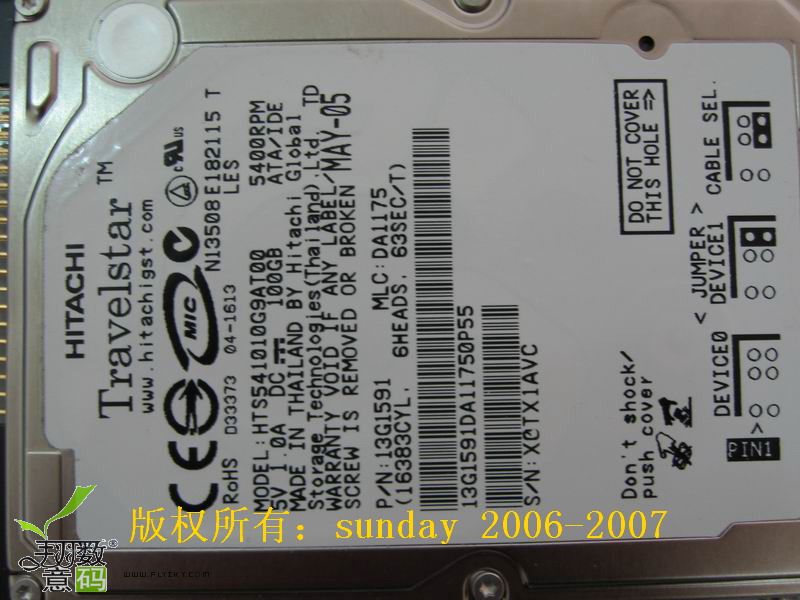

主硬盘：5K100 100G。

httpwzh · 发表于 2007-4-4 17:20

电池架（VGA线缆已经安装好）。

[ 本帖最后由 sunday 于 2006-4-26 00:56 编辑 ]

图片附件: 电池架.jpg (2006-4-26 00:56, 75.44 K)

httpwzh · 发表于 2007-4-4 17:21

左侧金属压条，这个名称不知道合适否？

[ 本帖最后由 sunday 于 2006-4-26 00:57 编辑 ]

图片附件: 压条.jpg (2006-4-26 00:57, 54.37 K)

httpwzh · 发表于 2007-4-4 17:21

ThinkPad UltrabaySlim第二块硬盘适配器，第二硬盘：5K80 80G。

[ 本帖最后由 sunday 于 2006-4-26 00:58 编辑 ]

图片附件: UltrabaySlim第二块硬盘适配器.jpg (2006-4-26 00:58, 109.51 K)

httpwzh · 发表于 2007-4-4 17:21

电池架安装到主板

[ 本帖最后由 sunday 于 2006-4-26 00:58 编辑 ]

图片附件: 电池架安装到主板.jpg (2006-4-26 00:58, 102.67 K)

httpwzh · 发表于 2007-4-4 17:22

将电池架和主板一起放入底壳内，注意已经就位的黄色电源接头。

[ 本帖最后由 sunday 于 2006-4-26 01:05 编辑 ]

图片附件: 已经就位的电源接头.jpg (2006-4-26 00:59, 115.92 K)

httpwzh · 发表于 2007-4-4 17:23

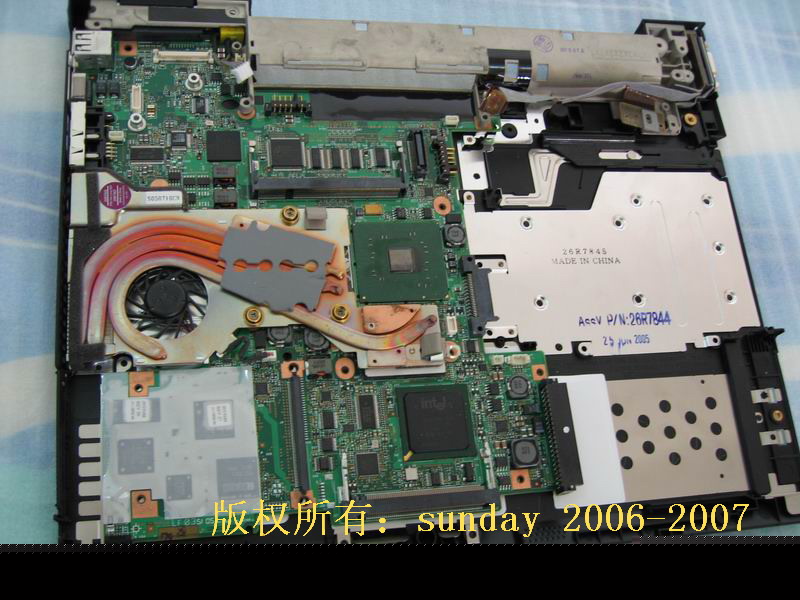

此时的鸟瞰图 I

httpwzh · 发表于 2007-4-4 17:23

VGA线缆。

[ 本帖最后由 sunday 于 2006-4-26 08:16 编辑 ]

图片附件: VGA线缆.jpg (2006-4-26 08:16, 84.04 K)

httpwzh · 发表于 2007-4-4 17:24

固定好电源接头。

[ 本帖最后由 sunday 于 2006-4-26 01:37 编辑 ]

图片附件: 固定好电源接头.jpg (2006-4-26 01:37, 114.04 K)

httpwzh · 发表于 2007-4-4 17:24

固定主板左侧与D壳连接处。

[ 本帖最后由 sunday 于 2006-4-26 01:38 编辑 ]

图片附件: 固定主板左侧与D壳.jpg (2006-4-26 01:38, 85.71 K)

httpwzh · 发表于 2007-4-4 17:25

VGA线缆连接到主板。

[ 本帖最后由 sunday 于 2006-4-26 09:29 编辑 ]

图片附件: VGA线缆连接到主板.jpg (2006-4-26 09:29, 84.27 K)

httpwzh · 发表于 2007-4-4 17:25

UltrabaySlim触点开关（此电路含在VGA线缆中），将其固定在底壳上。

[ 本帖最后由 sunday 于 2006-4-26 01:43 编辑 ]

图片附件: UltrabaySlim触点开关的固定.jpg (2006-4-26 01:43, 93.35 K)
